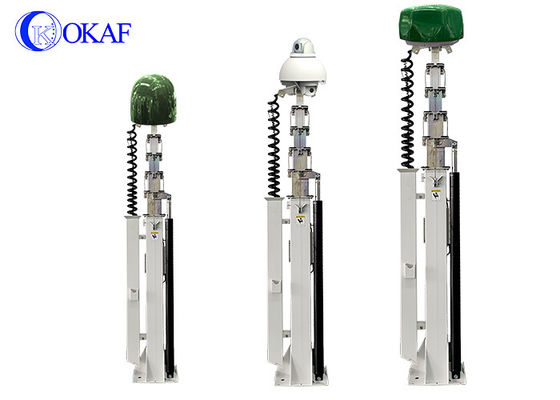

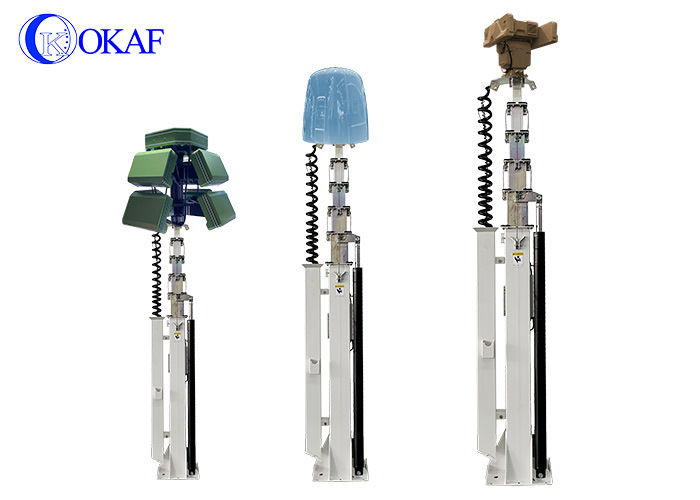

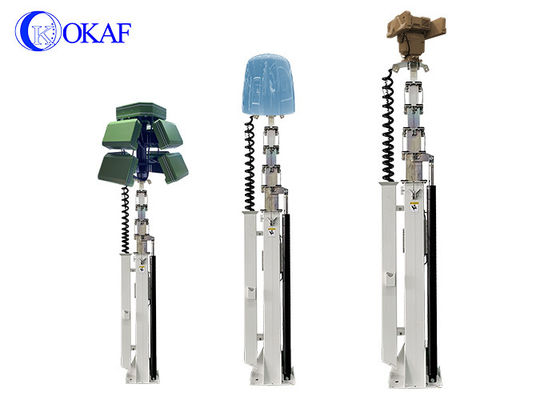

高耐久性 100KG ペイロード重量 油圧伸縮マスト レーダーアンテナ 三脚 伸縮マスト

高耐久性 100KG ペイロード重量 油圧伸縮マスト レーダーアンテナ 三脚伸縮マスト

油圧伸縮マストは、油圧を利用して一連の入れ子になったセクションを伸縮させ、希望の高さに到達させるリフティングシステムの一種です。これらのマストは、アンテナ、カメラ、照明システム、センサーなどの機器を一時的に高める必要がある用途、特に電気通信、セキュリティ、緊急対応などの業界でよく使用されます。

動作原理:

油圧流体加圧:

システムは、油圧ポンプが作動すると開始します。ポンプは油圧流体（通常はオイル）を加圧し、油圧シリンダーに送ります。流体がシリンダーに入ると、内部のピストンを押し出します。ピストンに加わる油圧が、マストを伸縮させるものです。

マストの伸長:

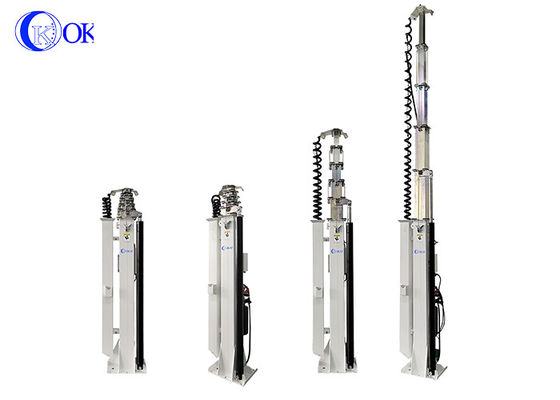

油圧は、マストの最初の、最も内側のセクションを外側に伸長させます。力は各入れ子になったセクションを介して伝達され、それらを順番に押し出します。流体のポンピングが続くと、マストのセクションがさらに伸長します。マストは段階的に伸長し、各セクションが次のセクション内をスライドします。油圧シリンダー内のピストンは、マストセクションを押し出すのに役立ち、マストが希望の高さに到達できるようにします。

ロック機構:

ほとんどの油圧伸縮マストには、マストを固定された高さに固定するためのロックシステムが組み込まれています。これは、マストが伸長すると自動的に作動するピンやラチェットなどの機械的ロックによって行われます。一部のシステムでは、油圧シリンダー内の圧力が維持され、追加のロック機構を必要とせずにマストを所定の位置に保持します。

マストの格納:

マストを格納するには、このプロセスを逆に行います。制御バルブを調整して、油圧流体がリザーバーに流れ戻るようにします。

これにより、シリンダー内の圧力が低下し、重力または内部スプリングまたは手動機構の作用により、マストセクションが内側に引き戻されます。セクションが格納されると、前のセクションにスライドして戻り、マストの全体の高さが低くなります。

制御:

伸長または格納のプロセス全体は、有線リモコンシステムを使用してオペレーターが制御できます。

油圧伸縮マストの利点:

スムーズな操作:油圧システムは、スムーズで制御された伸長と格納を提供します。これは、マストに取り付けられた敏感な機器（例：アンテナまたはカメラ）にとって重要です。

高負荷容量:油圧システムは、重い負荷を処理できるため、かなりの機器を持ち上げるのに適しています。

高さ調整可能:マストはさまざまな高さに簡単に調整できるため、さまざまな用途に対応できます。

安定性:伸長すると、油圧マストは安定性を維持し、油圧がセクションを所定の位置にロックするため、倒壊のリスクなしに機器をサポートできます。

用途

油圧伸縮マストは、次のようなさまざまな分野で使用できます:

電気通信:アンテナおよび通信デバイスの設置とメンテナンス用。

セキュリティ:カメラと照明の一時的またはモバイル展開のためのモバイル監視システムで使用されます。

緊急および救助活動:緊急シナリオで通信システムまたは照明を高くするための迅速で信頼性の高いソリューションを提供します。

環境モニタリング:環境モニタリングタスクのために、到達困難な場所にセンサーまたはカメラを配置するのに役立ちます。

技術データ
